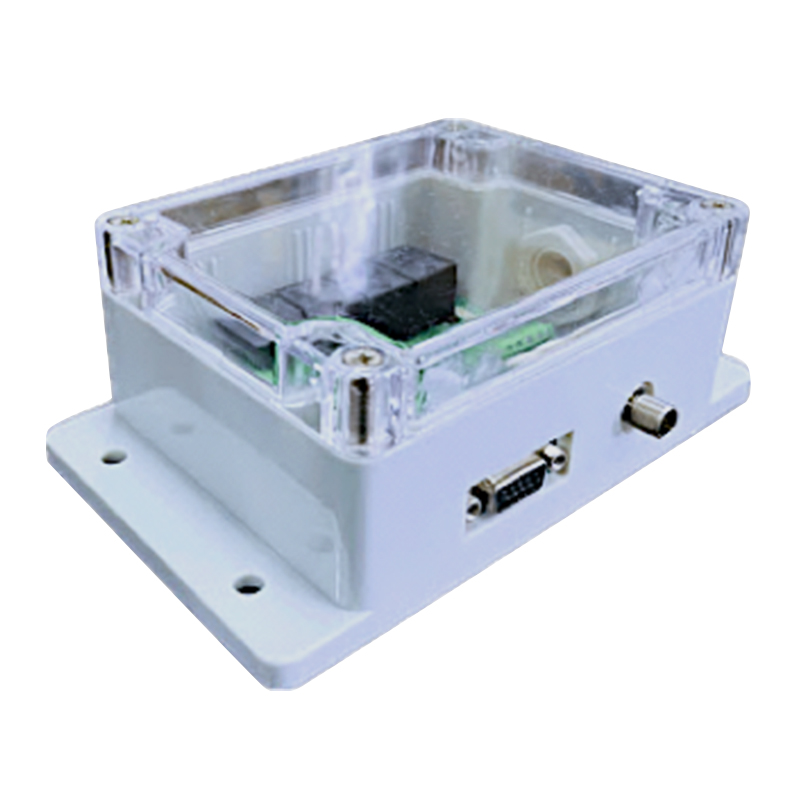

嵌入式读写器GPIO BOX-(K5000)

支持 Impinj R420和R220,以及JW-B5204E 和 R84L 读写器。
可外接DC 24V 电源,或采用各个读写器自带的电源。
每个输入和输出端子,都有相对应的电源和接地端子。
可以提供两组 200mA 电流和 24V 电压的输出。
可利用各读写器所提供的5V电压,来满足包含继电器在内的低功率输出之应用需求。
继电器可外接 AC 240V/10A。
每个输入和输出端子都有清晰的LED指示灯号,可简化。
提供 8 路的 GPIO 控制,自带 1 组继电器与两组电源控制开关
产品特点
基本参数
电气参数
尺寸图
-

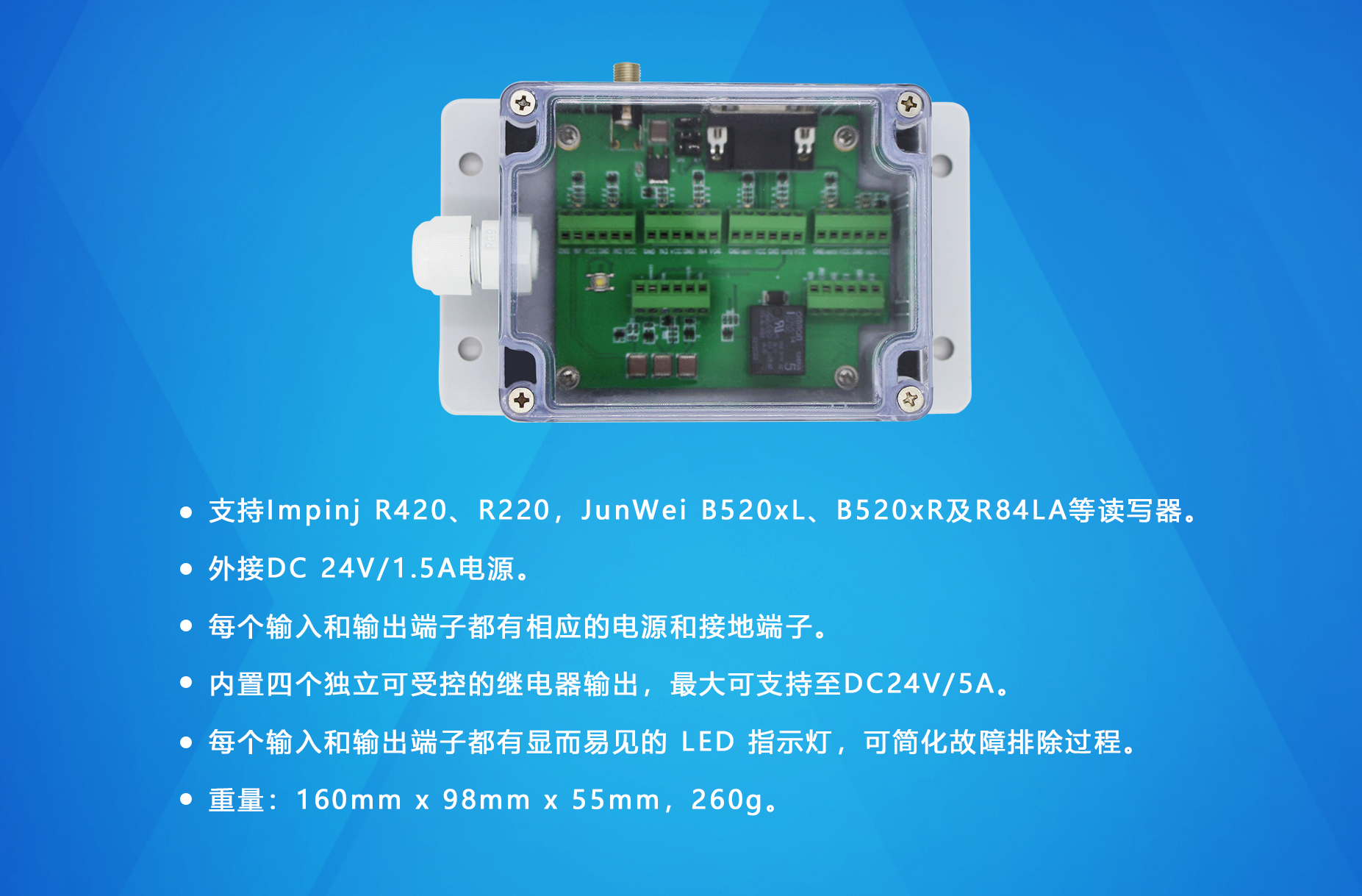

k5000产品图片说明1 k5000产品图片说明2

基本参数 Basic parameters

-
D-SUB 15 接脚定义
NO. 定义 NO. 定义
#1 5V #9 GPO 2
#2 NC #10 GPO 3
#3 NC #11 GPO 4
#4 RST #12 GPI 1
#5 V+ #13 GPI 2
#6 V- #14 GPI 3
#7 GND #15 GPI 4
#8 GPO 1 #16
电源适配器
DC24V 1.5A。
外径:5.5mm,内径:2.5mm.

电气参数 Electrical parameters

-
采用读写器5V的电源 外接DC 24V的电源
Driver 1 DC 5V,200mA Max DC 24V,200mA Max
Driver 2 DC 5V,200mA Max DC 24V,200mA Max
继电器 AC 220 10A AC 220 10A
GPIO High 3V~3.3V 3V~24V
GPIO Low 0~2.5V 0~2.5V

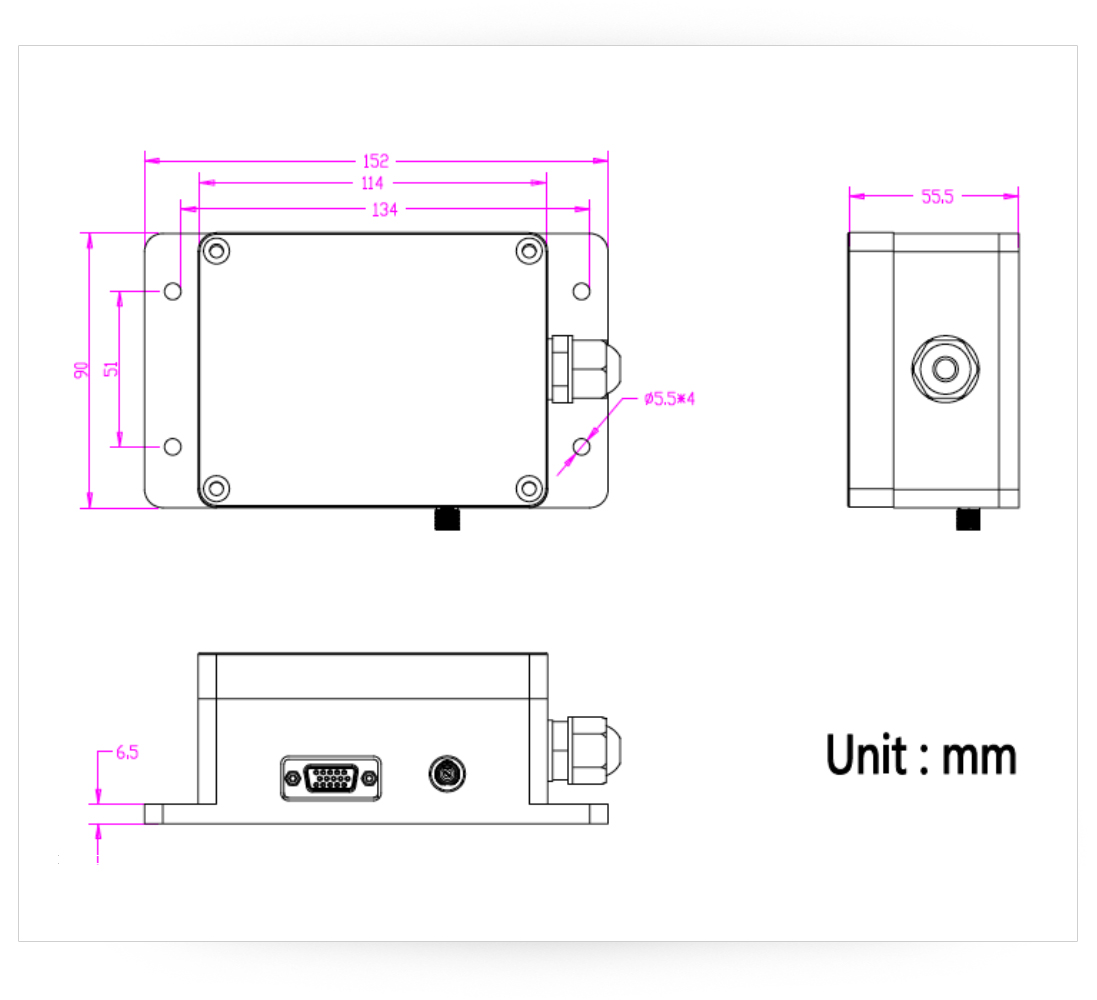

尺寸图 Dimensions

-
尺寸图介绍
