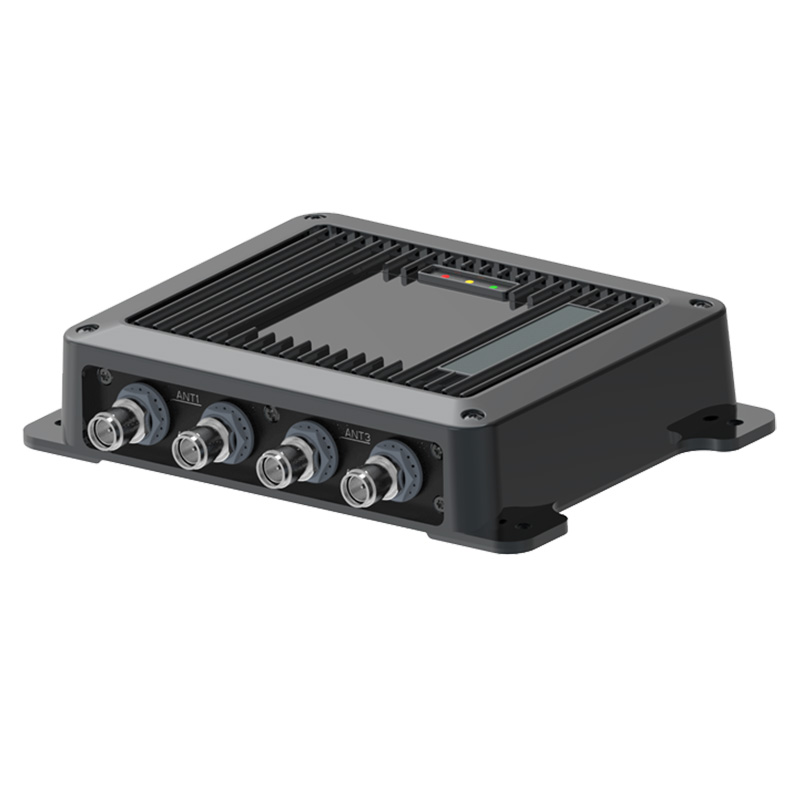

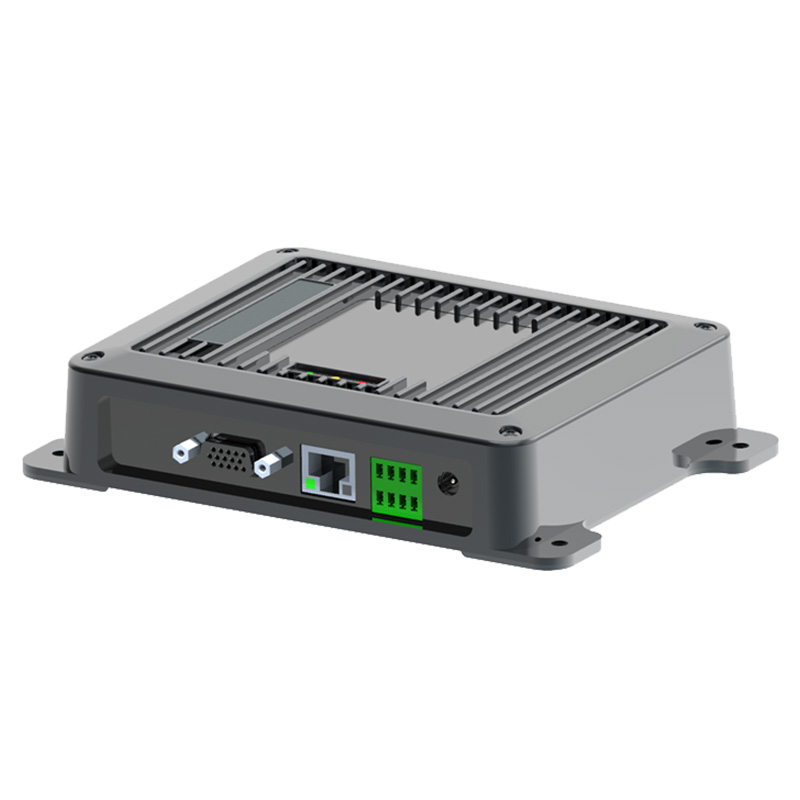

强固型超高频读写器—(F5604)
内含基于英频杰（Impinj）E系列超高频RFID读写芯片所开发之读写模块。
金属外壳，散热效果佳。
提供Ethernet、RS232、RS485及GPIO接口。
支持以太网供电（PoE），使用方便。
内置高速处理器，可自主操控或外接工业电脑。
支持串口指令，可结合MCU整合Linux、Android、PLC等应用。
可被广泛应用于自动化生产线、分拣中心及其他UHF RFID复杂读取的场合。
-
基本参数 Basic parameters
-
| 读写芯片 | Impinj E710 |
|---|---|
| 功能接口 | RJ45、RS232、RS485，GPIO（8pin 凤凰接头） |
| 操控模式 | 内置高速处理器，可自主操控或外接工业电脑 |
| 天线数量 | 可外接四天线，TNC（RP） |
| 支持协议 | ISO18000‐6C/EPCGlobalC1G2 |
| 支持频段 |
CCC：920 ～ 925MHz、840 ～ 845MHz；NCC：922 ～ 928MHz FCC：902 ～ 928MHz; ETSI：865 ～ 867MHz； |
| 发射功率 | 0dBm ~ +33dBm |
| 接收灵敏度 | -88dBm |
| 供电方式 | 电源适配器供电或以太网供电（PoE） |
| 输入电压 |
9-24VDC（标配12V 电源适配器供电） 37V ~ 57VDC（PoE供电） |
| 工作温度 | ‐20℃~+50℃ |
| 储存温度 | ‐40℃~+70℃ |
| 工作湿度 | 10%~90% |
| 软件SDK | C#、Java |
| 通讯协议 | 支持Modbus TCP/RTU 工业协议及原始指令 |
| 尺寸 | 168（L）x 118（W）x35（H）mm |

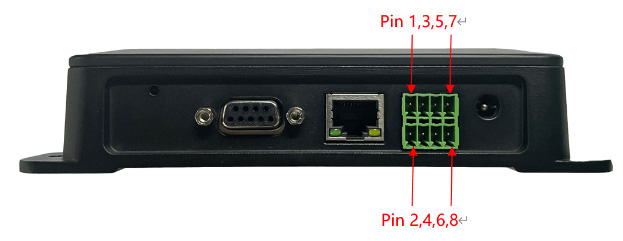

接口说明
-
| 脚位 | 定义 | 说明 |
|---|---|---|
| Pin 1 | GPO 0 | 可控输出9~24V（适配器供电）或12V（PoE 供电）350mA，可直接外接内含限流电阻的指示灯电源正极。 |
| Pin 2 | GPO 1 | 可控输出9~24V（适配器供电）或12V（PoE 供电）350mA，可直接外接内含限流电阻的指示灯电源正极。 |
| Pin 3 | GPI 0 | 触发信号输入0，高电平：3.3V~24V，低电平：0~1.2V,默认拉高，低有效。 |
| Pin 4 | GPI 1 | 触发信号输入1，高电平：3.3V~24V，低电平：0~1.2V,默认拉高，低有效。 |
| Pin 5 | RS485-A | 485 总线信号A |
| Pin 6 | RS485-B | 485 总线信号B |
| Pin 7 | VDD | 直流电源输出9~24V（适配器供电）或12V（PoE 供电）MAX：1A |
| Pin 8 | GND | 直流电源地 |

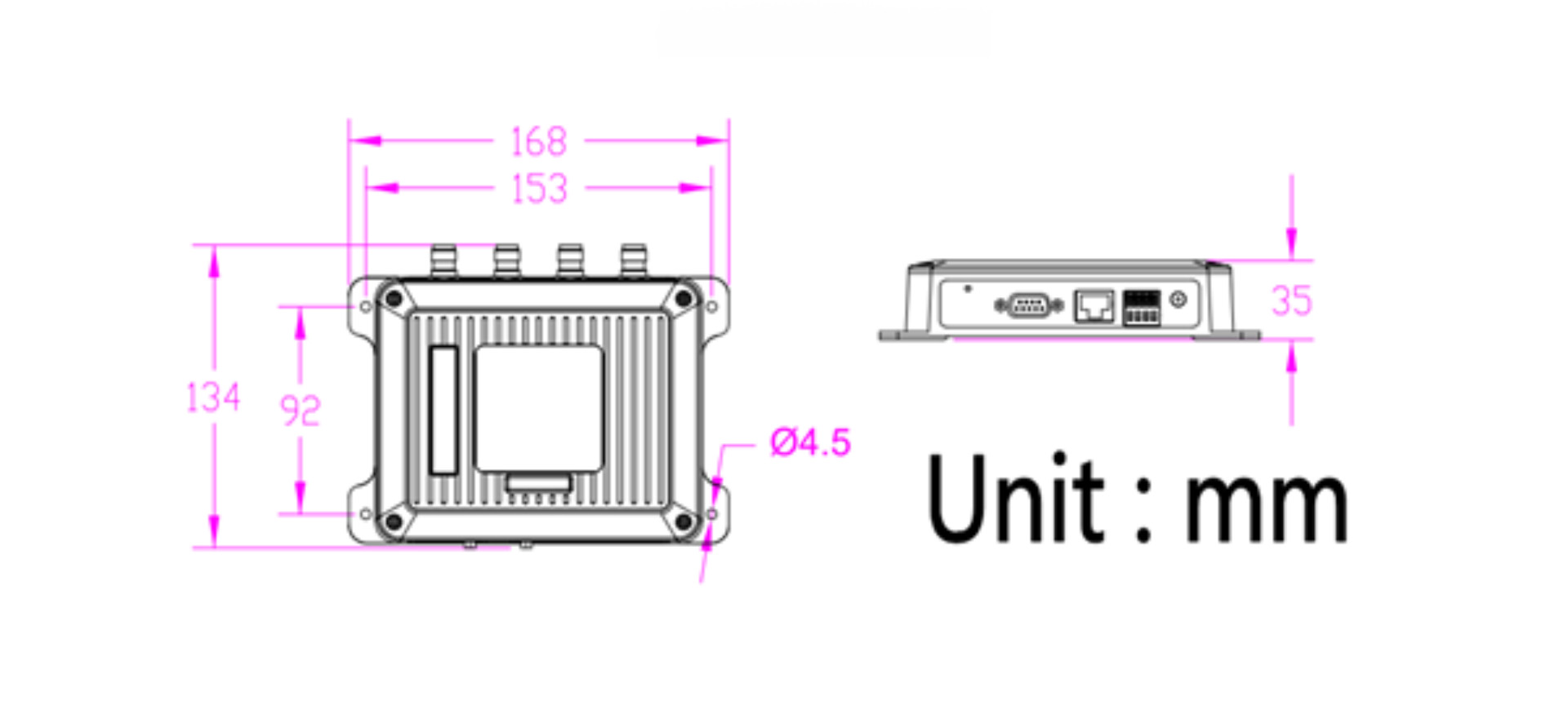

尺寸图 Dimensions
-
单位：mm
