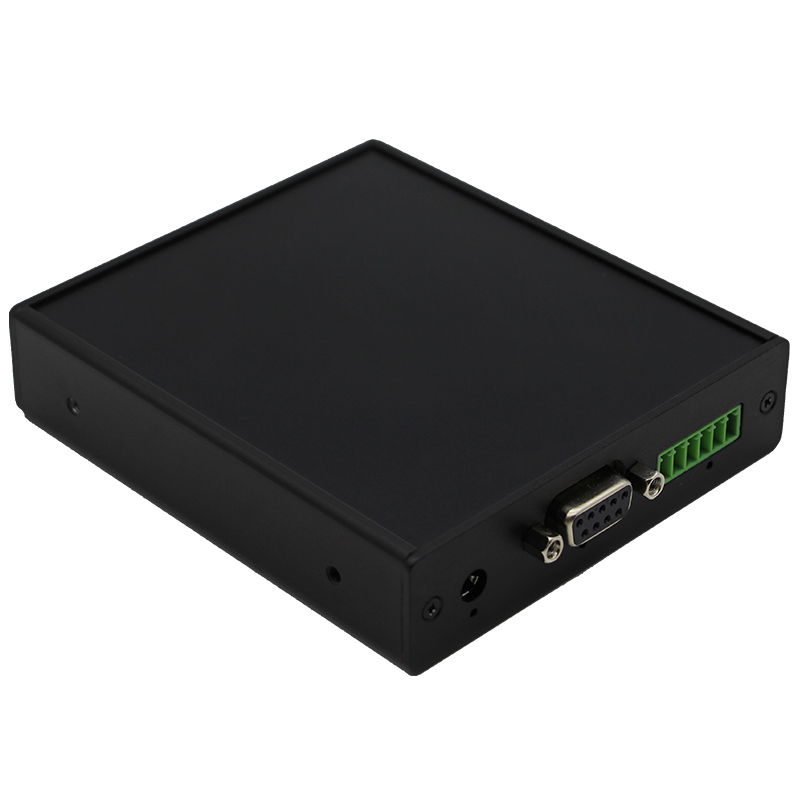

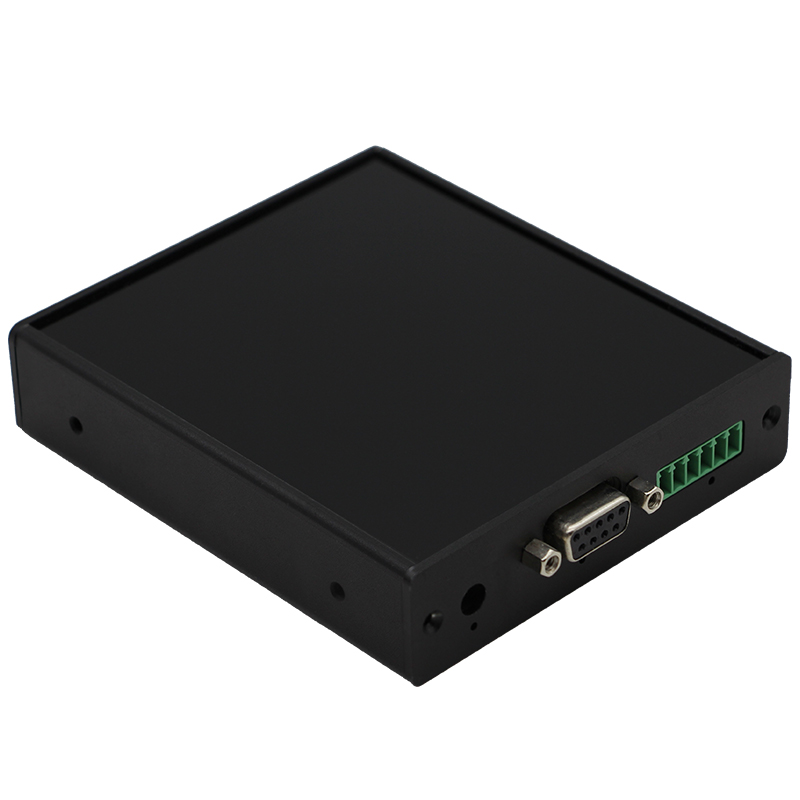

超高频微型读写器—R方（B520xR）

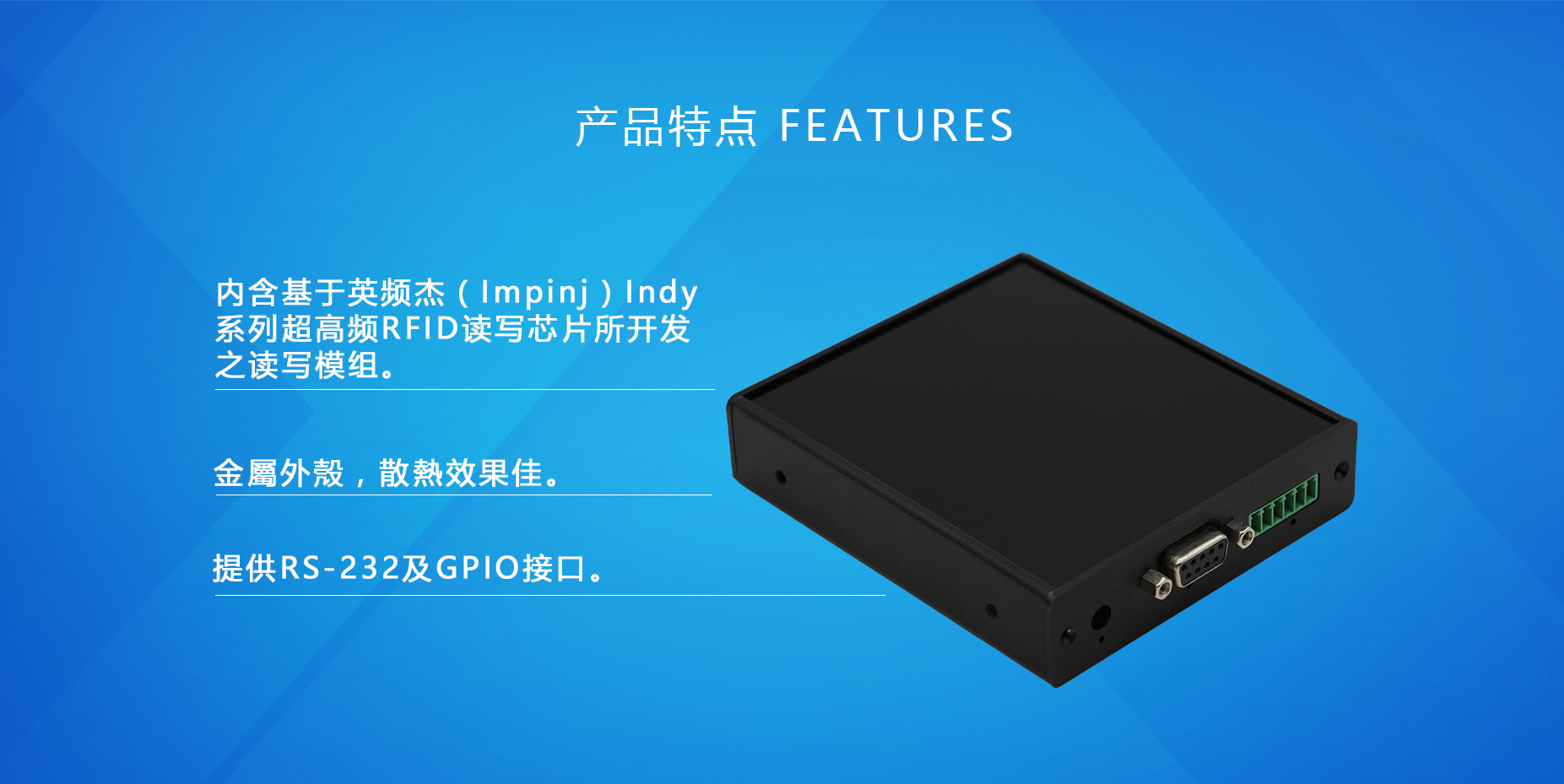

内含基于英频杰（Impinj）Indy系列超高频RFID读写芯片所开发之读写模组。
金属外壳，散热效果佳。
提供RS-232及GPIO接口。

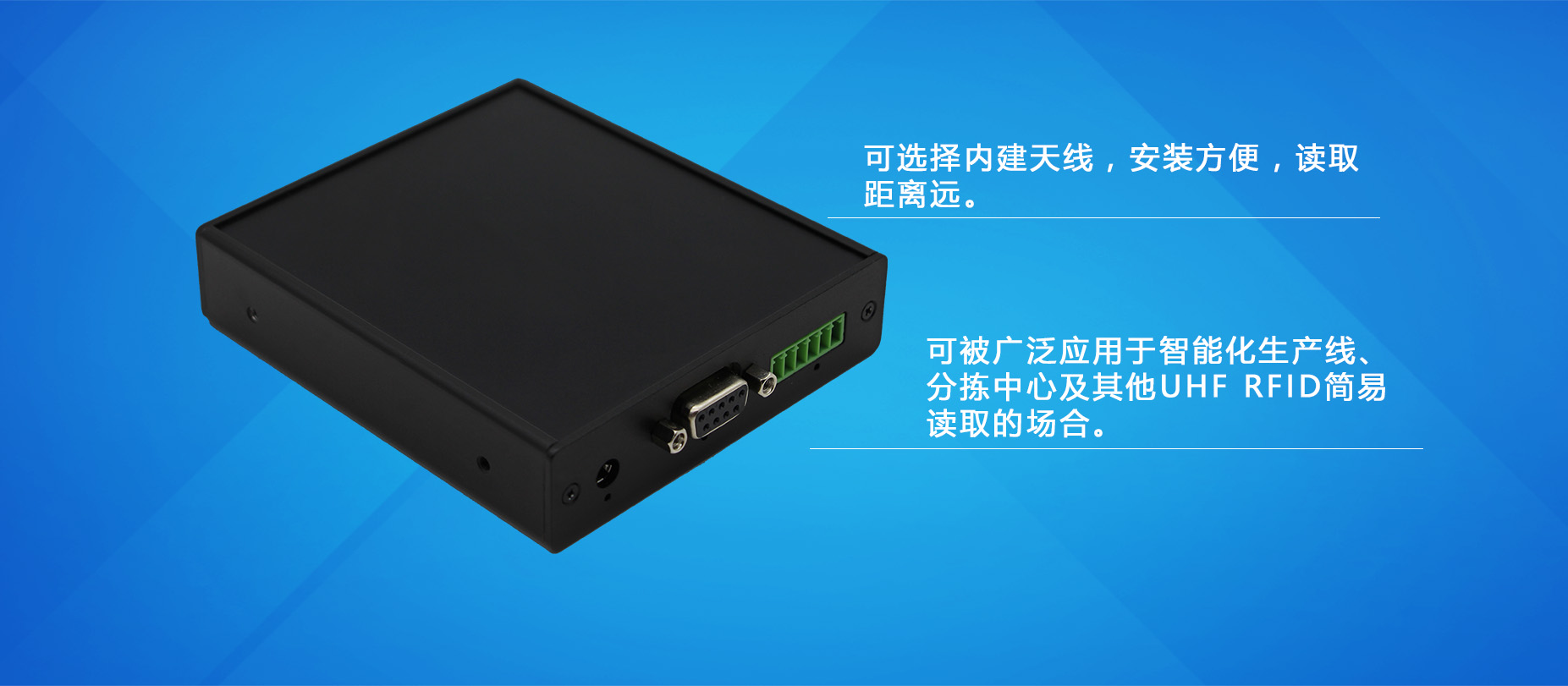

可选择内建天线，安装方便，读取距离远。
可被广泛应用于智能化生产线、分拣中心及其他UHF RFID简易读取的场合。
-
基本参数 Basic parameters
-
| 读写芯片 | 可选配Impinj Indy™ R2000 |
|---|---|
| 功能接口 | RS-232 & 4 PIN GPIO |
| 天线数量 |
内置天线（B5200R） 搭配不同模块组合，可外接单天线或四天线，SMA（母头）（B5201R /B5204R） |
| 支持协议 | ISO18000‐6C/EPC Global C1G2 |
| 支持频段 |
ETSI，865~867MHz FCC，902~928MHz CCC，920~925MHz、840 ~ 845MHz NCC，922~928MHz |
| 发射功率 | 0dBm ~ +30dBm |
| 接收灵敏度 | -83dBm |
| 调制方式 |
BSD_ASK/M0/40KHz；PR_ASK/M2/250KHz PR_ASK/M2/300KHz；BSD_ASK/M0/400KHz |
| 供电方式 | 电源适配器供电 |
| 输入电压 | 12VDC |
| 工作温度 | ‐20℃~+50℃ |
| 储存温度 | ‐40℃~+70℃ |
| 工作湿度 | 10%~90% |
| 软件SDK | Microsoft .NETAPIs、C/C++ API、Java |
| 物理尺寸 | 119（L）x 93（W）x23（H）mm |

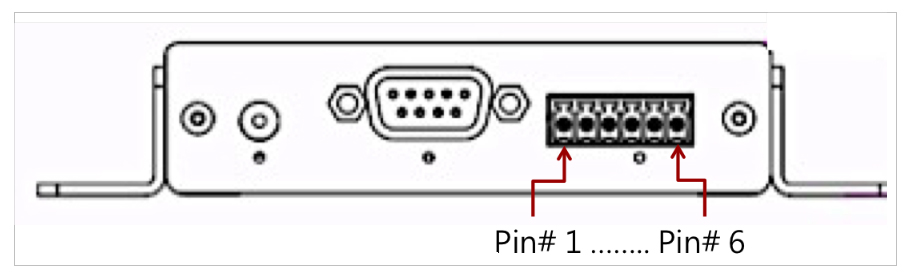

GPIO 接脚定义 PIN ASSIGNMENT
-
| 脚位 | 定义 | 说明 |
|---|---|---|
| Pin 1 | （+） | 输出5VDC，500mA |
| Pin 2 | （-） | 电源地 |
| Pin 3 | GPO 0 |
GPO，边沿触发，低有效 驱动能力：20mA （max.） 低电平：0 to 0.8V 高电平：2.4 to 3.3V |
| Pin 4 | GPO 1 |
GPO，边沿触发，低有效 驱动能力：20mA （max.) 低电平：0 to 0.8V 高电平：2.4 to 3.3V |
| Pin 5 | GPI 2 |
GPI，边沿触发，低有效 低电平：0 to 0.8V 高电平：2.4 to 3.3V |
| Pin 6 | GPI 3 |
GPI，边沿触发，低有效 低电平：0 to 0.8V 高电平：2.4 to 3.3V |

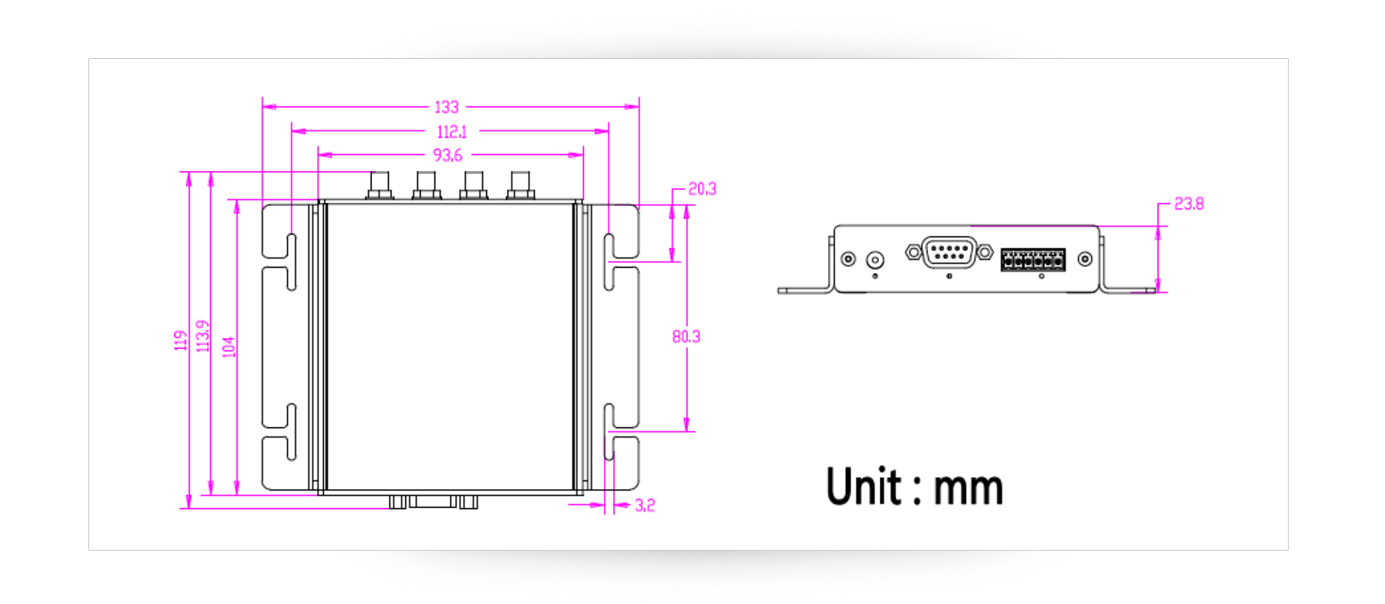

尺寸图 Dimensions
-
单位：mm
