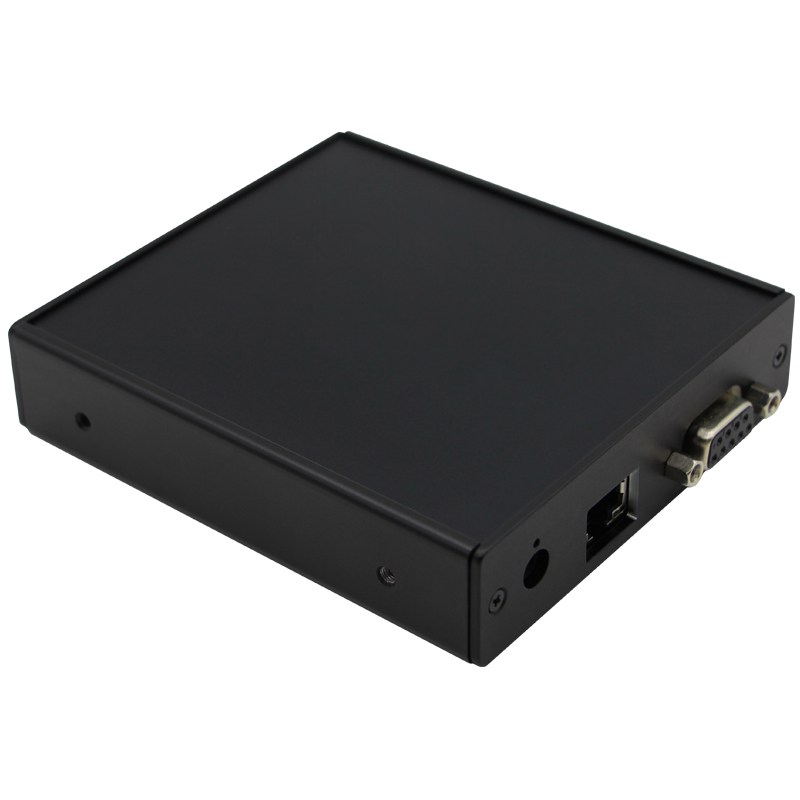

超高频微型读写器—L方（B5204L）
内含基于英频杰（Impinj）Indy系列超高频RFID读写芯片所开发之读写模组。
金属外壳，散热效果佳。
提供Ethernet、RS-232及GPIO接口。
体积小巧，并支持以太网供电（PoE），安装方便。
内置高速处理器，可自主操控或外接工业电脑。
支持串口指令，可结合MCU整合Linux、Android、PLC等应用。
可被广泛应用于智能化生产线、分拣中心及其他UHF RFID简易读取的场合。
-
基本参数 Basic parameters
-
| 读写芯片 | 可选配Impinj Indy™ R2000 |
|---|---|
| 功能接口 | RJ45、RS-232（包含4 PIN GPIO） |
| 操控模式 | 内置高速处理器，可自主操控或外接工业电脑 |

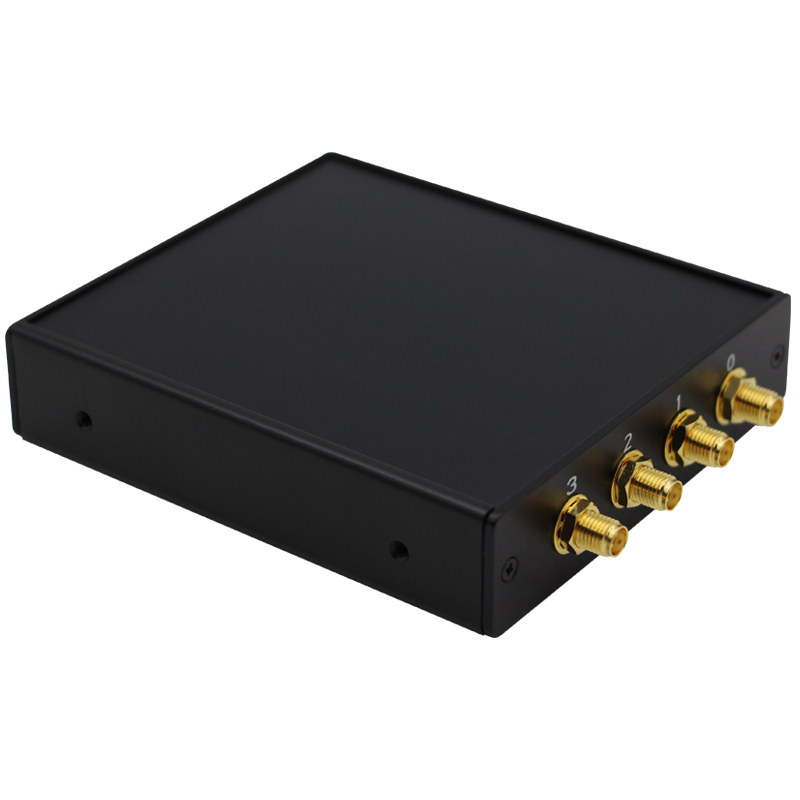

| 天线数量 | 可外接单天线或四天线，SMA（母头） |
| 支持协议 | ISO18000‐6C/EPC Global C1G2 |
| 支持频段 |
ETSI，865~867MHz FCC，902~928MHz CCC，920~925MHz、840 ~ 845MHz NCC，922~928MHz |
| 发射功率 | 0dBm ~ +30dBm |
| 接收灵敏度 | -83dBm |
| 调制方式 |
BSD_ASK/M0/40KHz；PR_ASK/M2/250KHz； PR_ASK/M2/300KHz；BSD_ASK/M0/400KHz |
| 供电方式 | 电源适配器供电或以太网供电（PoE） |
| 输入电压 |
12VDC（电源适配器供电） 37V ~ 57VDC（PoE供电） |
| 工作温度 | ‐20℃~+50℃ |
| 储存温度 | ‐40℃~+70℃ |
| 工作湿度 | 10%~90% |
| 软件SDK | Microsoft .NETAPIs、C/C++ API、Java |
| 物理尺寸 | 119（L）x93（W）x23（H）mm |

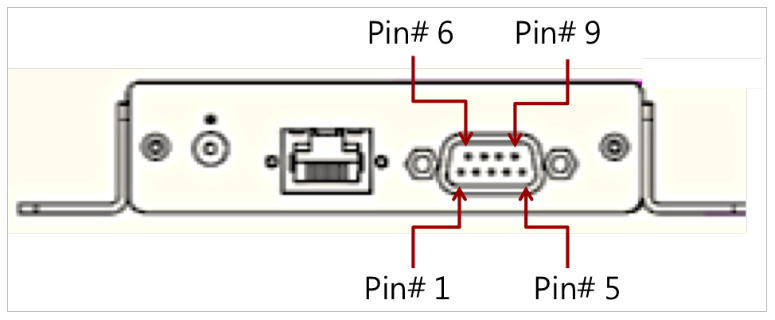

GPIO 接脚定义 PIN ASSIGNMENT
-
| 脚位 | 定义 | 说明 |
|---|---|---|
| Pin 1 | GPO 0 |
驱动能力：20mA max 低电平：0 to 0.8V 高电平：2.4 to 3.3V |
| Pin 4 | GPO 1 |
驱动能力：20mA max 低电平：0 to 0.8V 高电平：2.4 to 3.3V |
| Pin 5 | GND | 电源地 |
| Pin 6 | GPI 0（可配置为GPO 2） |
GPI，下波缘触发，低有效 低电平：0 to 0.8V 高电平：2.4 to 3.3V |
| Pin 7 | GPI 1（可配置为GPO 3） |
GPI，下波缘触发 低电平：0 to 0.8V 高电平：2.4 to 3.3V |
| Pin 8 | NC | NC |
| Pin 9 | +5V | 输出5V/500mA |

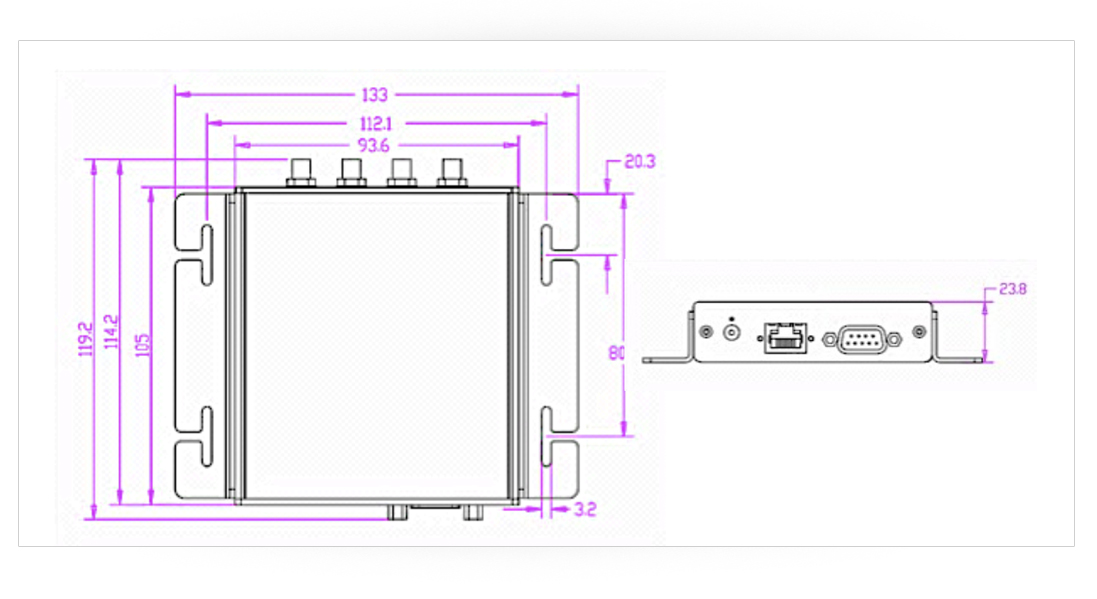

尺寸图 Dimensions
-
单位：mm
